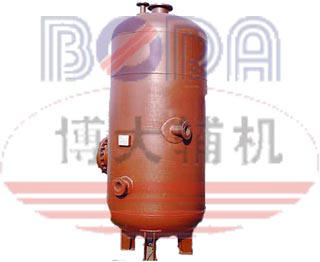

連續排污擴容器
一、概述
連續排污擴容器也稱連續排污膨脹器，設計與制造應按壓力容器GB150—98進行。連續排污膨脹器是與鍋爐的連續排污口連接的，是用來將鍋爐的連續排污減壓擴容，排污水在連續排污膨脹器內絕熱膨脹分離為二次蒸汽和廢熱水，并在膨脹器內經擴容、降壓、熱量交換，然后排放，二次蒸汽由專門的管道引出，廢熱水通過浮球液位閥或溢流調節閥自動排走，熱能可以得到回收再利用。連續排污量隨鍋爐給水負荷變化自動調節，保持相對穩定的排污率。
所以對二次蒸汽和廢熱水作為熱源加以利用，可以回收部分鍋爐連續排污損失的熱量，提高鍋爐效率。
二、工作過程
鍋爐排污水連續均勻地連入排污擴容器，排污水在外殼中部的圓筒隔板中作切向運動，并且立即汽化成二次蒸汽，它經過上部百頁窗式的汽水分離器進行汽水分離后，再經連排頂部的出口引進除氧器，而留下的排污水則通過水位調節閥排放。
三、規格型號
|
型號/參數 |
φ |
H |
容積（m3） |
工作壓力（Mpa） |
工作溫度℃ |
工作介質 |
|
LP-0.8 |
φ600 |
3670 |
0.8 |
0.1-1.0 |
100-300 |
汽、水 |
|
LP-0.75 |
φ650 |
3170 |
0.75 |
|
LP-1.5 |
φ700 |
3170 |
1.5 |
|
LP-2 |
φ800 |
4094 |
2 |
|
LP-5.5 |
φ900 |
3804 |
5.5 |
|
LP-12 |
φ1500 |
4016 |
12 |
0.55 |
250 |
四、訂貨須知
五、出廠配置
1、擴容器本體
。 2、配對法蘭
3、電極點液位計。 4、壓力表。
5、。
6、安全閥。 （5、6根據用戶需要配給） |
